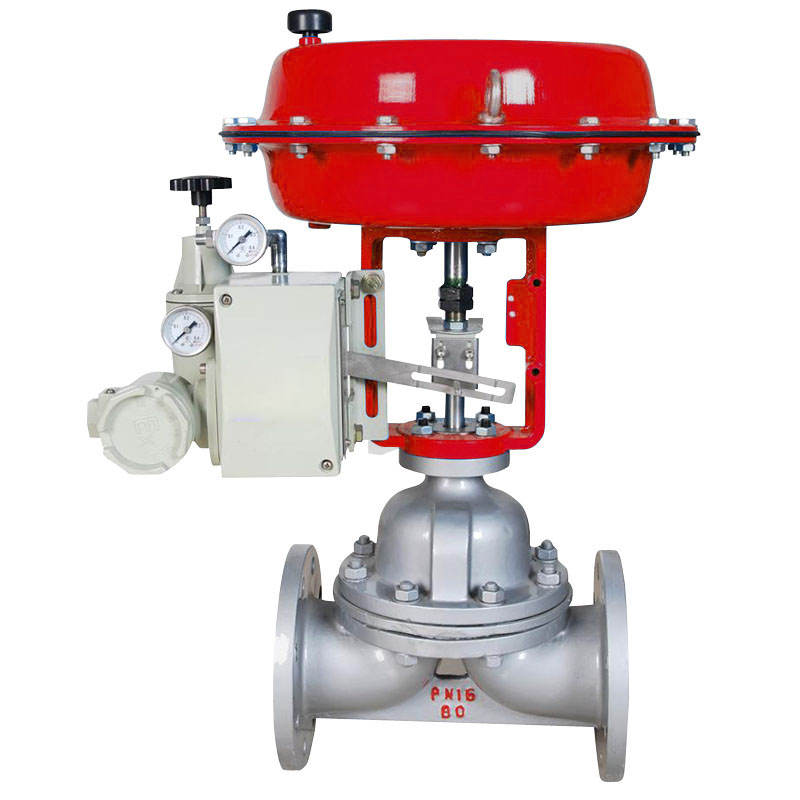

气动隔膜调节阀
气动隔膜调节阀由隔膜阀和气动执行机构两部分组成，它以压缩空气为动力，实与对工艺管道中流体介质流量的调节。
由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动隔膜调节阀具有阻力小、流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颗粒、带纤维以及有毒和不允许污染的介质的流量调节。其主要特点如下：
（1）采用轻型执行机构，高度及重量均可减小30%。
（2）阀体内表面有多种材料涂覆层，避免介质直接接触。承受强阀腐蚀性介质的腐蚀。
（3）阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
（4）流路简单。阴力小，额定流量系数比司口径单座，套筒调节阀大。
在使用气动隔膜调节阀过程中应该注意：
（1）气动隔膜调节阀应垂直安装于管道上，体积重量较大的以及使用在振动场合时应加支承和夹固。
（2）该调节阀一般应设有旁通管路，以便在隔膜发生故障或维修时能转换成旁路操作，使经营过程正常进行，在一般不重要场合，装设手轮机构后可以省略旁通管路，以进行手动操作，同时可限制阀门开度，当手轮机构停止使用时，应恢复到原空档位置，以利于自控系统的正常进行。
（3）清洗管道时，调节应处于最大开度，以便排除管道内污物。
（4）如阀体衬有防腐层，安装在管道上时，应采用耐腐蚀软垫，并注意不使阀体法兰密封面受损。
（5）对隔膜及衬里应定期检查，防止因腐蚀和破裂而损坏其它零件和造成事故。
